CCTV 촬영 조사

조사 방법 및 목적

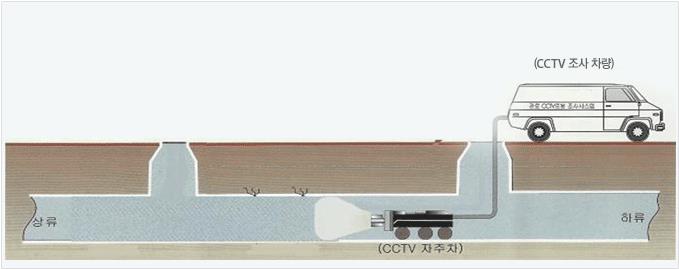

하수관거는 지하에 매설되고 대부분 부지조성 등의 부속 사업으로 설치되는 특성으로 인하여 부실하게 설치될 우려가 있고, 이미 부실하게 설치된 또는 파손된 하수관거의 개량에는 도로 굴착 및 복구에 따른 과다한 비용이 소요되고 또한, 교통 체증 등의 문제점이 있어 사람이 들어가서육안으로 확인할 수 없는 관로 내부를 TV Camera가 탑재된 자주식 로봇 자주처를 사용하여 확인, 촬영하는 것으로서, 로봇 자주처는 장비 차량에 설치된 모니터를 보면서 외부(지상)에서 제어하며, 화면을 통해 관로의 내부를 확인, 동시에 녹화하는 조사 방법이다.

조사 범위

본관 : 200 ~ 1300mm
연결관 : 100 ~ 250mm

조사분야

1 . 입주 전·후의 아파트 단지내 오·오수 물통 상태 등 조사
2 . 하수 관로의 보수 또는 교체 등 적합 여부를 경정하기 위한 조사
3 . 하수관 개량 공사 또는 준설 공사 후 준공용 조사
4 . 신(新)도시, 신공단 등 조성시 하수관로 이상 유무 조사
5 . 구(舊)도시 기존 관로 실태 파악, 하수관거 정비를 위한 기본 설계시 조사
6 . 오·하수 처리장에 하수관로를 통하여 필요없이들어오는 불명의 침입수를 찾을때
7 . 시가지 침수, 축대 붕괴, 도로 함몰 등의 원인 조사
8 . 상수원 유역의 간이 오수처리시설 유입 관로 조사
9 . 공단 등에서 폐수가 무단 방류되고 잇는 하수 관로에의 현황 파악
10 . 그 외의 불명 노선 찾기, 없어진 맨홀 위치 찾기 등

CCTV 조사 후 이상 상태 및 정비 대상 기준

구분	항목	오수관거	우수관거
연견관	돌출부	돌출된 경우 절단	돌촐된 경우 절단
연견관	접합부	접합부 파손시 정비	접합부 파손시 정비
본관	이음부	조금이라도 어긋난 경우 정비	1/3이상 어긋난 경우 정비
	침입수	흐르거나솟구치는 경우 정비	-
	유출수	누수발생시 정비	-
	부식	표면골재 / 철근 노출시 정비	철근 노출시 정비
	관 파손 및 균열	함몰 또는 균열시 정비	함몰시 정비
	관 침하	관경의 1/3이상 침하시 정비	관경의 2/3이상 침하시 정비
기타	곡관로	굴착 교체	굴착 교체
기타	타관 통과	이설	이설

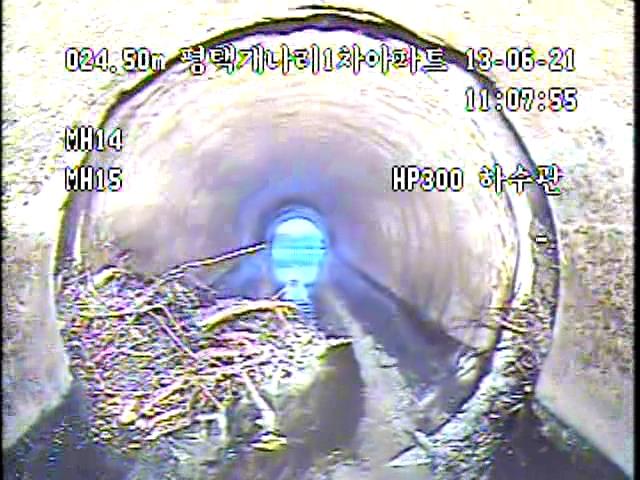

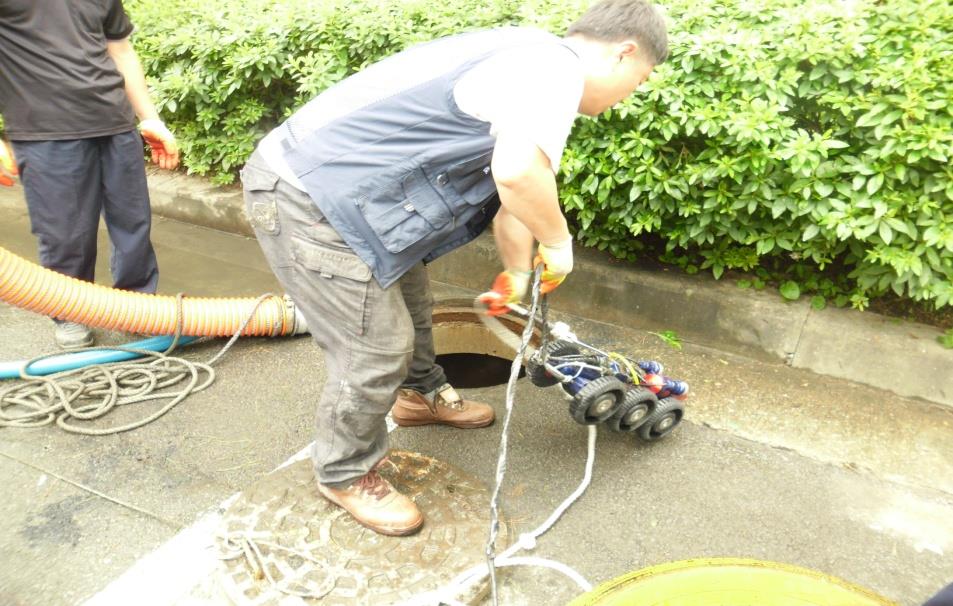

CCTV 촬영 사진

CCTV 촬영 개요

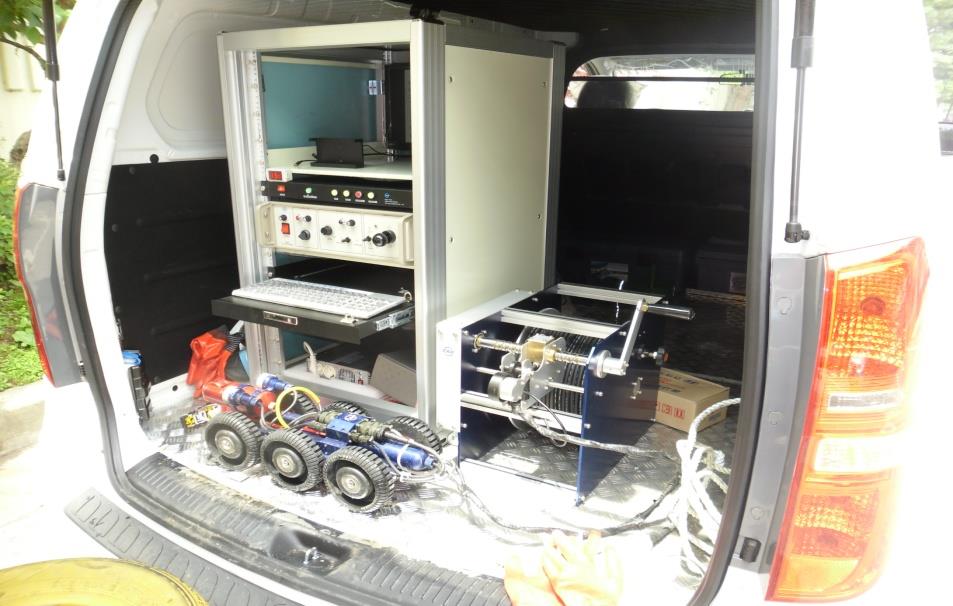

촬영 장비
